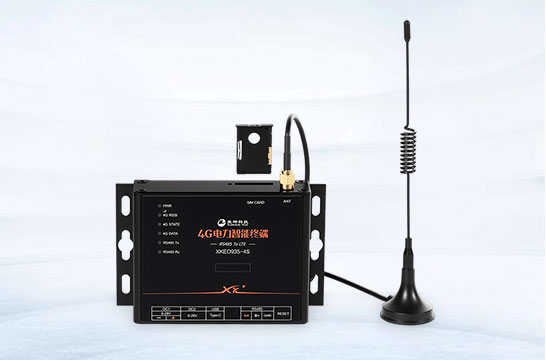

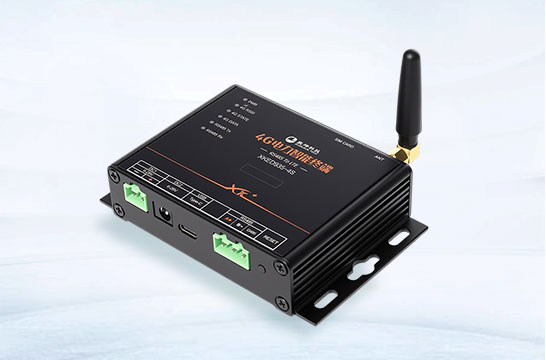

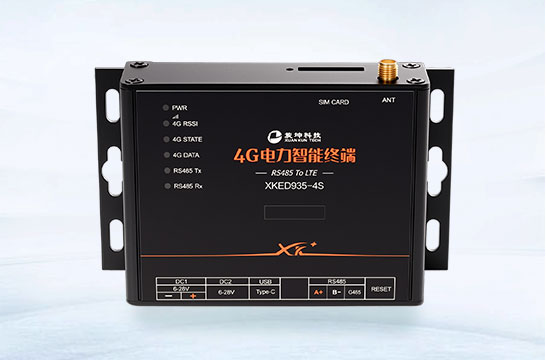

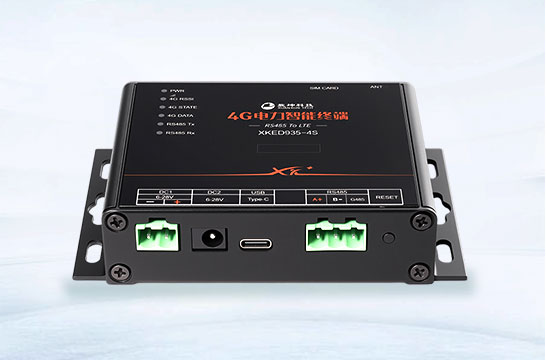

4G电力智能终端XKED935
上市时间：2024-11
北向接口：4G
北向协议：MQTT(S)、HTTP(S)、MODBUS TCP
南向接口：RS485
南向协议：MODBUS RTU、DL/T 645-2007
物联卡：支持内嵌贴片SIM卡或插拔SIM卡，可二选一
功能特点：4G无线传输；支持整点和半点采集；支持DL/T 645-2007协议；工业级、双85、支持定制开发
产品说明：XKED935是一款工业级4G电力智能终端，主要应用于智慧能源行业；支持4G LTE CAT1 物联卡；RS485南向通信接口，可采集普通智能电能表数据，具有自动采集、主动上传功能；支持MODBUS RTU和DL/T 645-2007南向通信协议；
- 功能概述
- 技术参数
- 相关下载
- 技术应用
- 系列产品
产品介绍
XKED935是一款工业级4G电力智能终端，主要应用于智慧能源行业；支持4G LTE CAT1物联卡，支持APN专网接入；融合多种南北向通信协议。 具有自动采集、主动上传、边缘计算等数据处理、SSL/TLS加密传输等功能；RS485南向通信接口，支持MODBUS RTU和DL/T 645-2007南向通信协议，有线连接普通智能电能表或遵循MODBUS RTU通信协议设备，对设备进行采集和监控；具有读取电能表通信地址、实时时钟同步和半点整点自动采集功能。 支持内嵌贴片SIM卡或插拔SIM卡，可二选一。

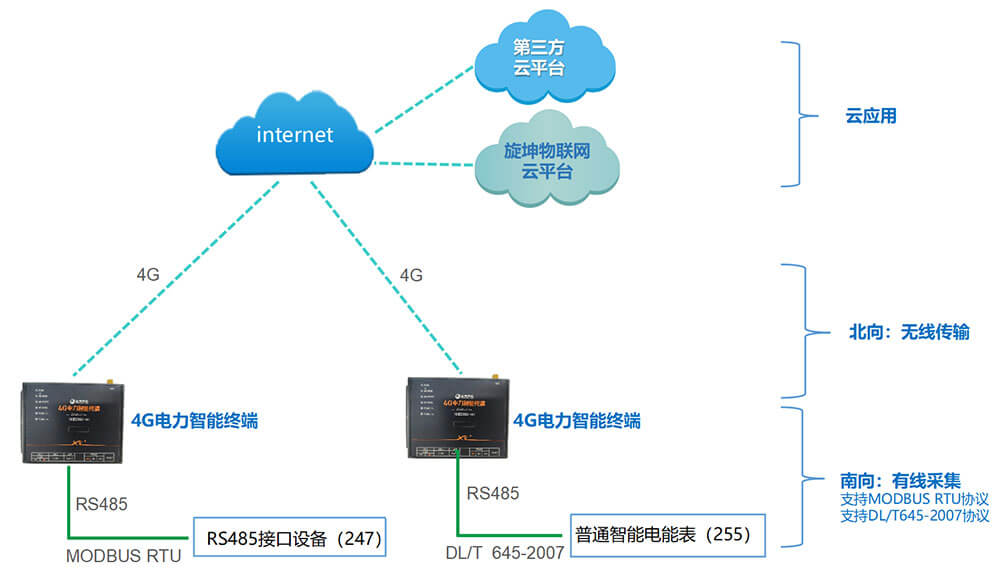

产品使用/产品架构
产品特点
1、 专门采集普通智能电能表
通过RS485连接，采用DL/T 645-2007协议采集电能表数据。
支持读取电能表通信地址，极大减轻部署工作量。
支持整点和半点采集，可用于平台计量尖、峰、平、谷和深谷电量。
2、 4G无线传输
多协议：支持MQTT(S)、HTTP(S)协议、MODBUS TCP。
传输安全：支持SSL/TLS加密认证，证书可配置。
自动重连：异常断网，能自动重连，极大提供可靠性。
3、 数据压缩
支持基于MQTT协议的数据压缩，压缩率达70%以上，大幅提升传输效率、降低流量费用。
4、 安全可靠
内置看门狗
接口ESD防护，防止静电冲击
5、 OTA升级
支持远程升级4G电力智能终端固件。
6、 工业级设计
工作环境：温度：-40℃～85℃，湿度：≦95%（无凝露）；满足双85和盐雾72小时测试。
三防：防霉菌、防潮湿和防盐雾。
防护等级：IP50
7、 支持定制开发
可定制开发数据采集协议和采集接口，满足客户各种个性化需求。
应用场景
智慧能源、智慧电力、智慧城市、智能园区、智慧水务、智慧暖通、智慧环保、智慧农业…
| 序号 | 参数 | 内容 | ||||||||
| 1 | 产品名称 | 4G电力智能终端 | ||||||||
| 2 | 产品型号 | XKED935 | ||||||||
| 3 | 供电方式 | 适配器DC 6-28V | ||||||||
| 4 | 整机功耗 | ≦3W@12V | ||||||||
| 5 | 北向接口 | 4G | ||||||||
| 6 | 北向协议 | MQTT(S)、HTTP(S)、MODBUS TCP | ||||||||
| 7 | 南向接口 | 1xRS485 | ||||||||
| 8 | 南向协议 | MODBUS RTU、DL/T 645-2007 | ||||||||
| 9 | 接入设备数量 | MODBUS RTU 最多247个；DL/T 645-2007 最多255个 | ||||||||
| 10 | 物联卡 | 支持内嵌贴片SIM卡或插拔SIM卡，可二选一 | ||||||||
| 11 | 支持运营商 | 内嵌贴片SIM卡支持中国移动；插拔SIM卡支持全网通，即支持中国移动、联通、电信 | ||||||||
| 12 | 传输速率 |
下行速率达10Mbps 上行速率达 5Mbps |
||||||||
| 13 | 支持频段 |
LTE-FDD：Band1/Band3/Band5/Band8； LTE-TDD：Band34/Band38/Band39/Band40/Band41； |
||||||||
| 14 | 传输加密 | 支持SSL/TLS加密认证 | ||||||||
| 15 | 外壳 | 铝合金，防护等级IP50 | ||||||||
| 16 | 外形尺寸 | 长宽高：115mm * 74mm * 25.6mm | ||||||||
| 17 | 工作环境 | 温度：-40℃至85℃；湿度：≦95%(无凝露) | ||||||||
| 18 | 可选配件 | 防水箱、导轨卡扣 | ||||||||
| 19 | 个性需求 | 支持定制 | ||||||||
规格书
说明书
配套软件
| 名称 | 型号 | 通信 | 接口 | 组网协议 | 特点 | |||||
| 智能网关 | XKGW680 |
4G LoRa 以太网 |
3路RS485、4路AI、4路DO、1路RS232、1路南向ETH、USB | KunLink | 边缘计算；支持MODBUS TCP、MQTT、DL/T 645-2007协议；LoRa无线自组网、智能路由、自动跳频；自动采集、主动上传；扩展SD存储；支持以太网有线连接；支持导轨安装；支持内嵌贴片SIM卡或插拔SIM卡，可二选一 | |||||
| 智能物联网关 | XKGW510 | 以太网 |
以太网、 RS485（RS232/MBUS) |
KunLink | 边缘计算；支持MODBUS TCP、MQTT协议；支持以太网有线连接；南向通信接口模块化选配设计；自动采集、主动上传；OTA升级；支持导轨安装；体积小 | |||||
| LoRa电力智能终端 | XKED685 | LoRa | RS485、Type-C | KunLink | LoRa无线自组网、智能路由、自动跳频、专门采集普通智能电能表、支持DL/T 645-2007协议；OTA升级；路由功能 | |||||
| LoRa数传终端 | XKED630 | LoRa | RS485、Type-C | KunLink | LoRa无线自组网、智能路由、自动跳频；支持导轨安装；Type-C接口；OTA升级；路由功能 | |||||
| LoRa三相电能表 | XKER603 | LoRa | 电压接入、电流接入、RS485、剩余电流、脉冲输出、开关量输入、继电器输出 | KunLink | LoRa无线自组网、智能路由、自动跳频；采集与传输一体，分时计量，可远程设置时区时段；OTA升级；路由功能 | |||||
| 4G三相电能表 | XKER903 | 4G | 电压接入、电流接入、RS485、剩余电流、脉冲输出、开关量输入、继电器输出 | KunLink | 采集与传输一体，分时计量，可远程设置时区时段；自动采集、主动上报；OTA升级；支持内嵌贴片SIM卡或插拔SIM卡，可二选一 | |||||
| 4G电力智能终端 | XKED935 | 4G | RS485、Type-C | KunLink | 边缘计算；支持MODBUS TCP、MQTT、DL/T 645-2007协议；自动采集、主动上传；OTA升级；支持内嵌贴片SIM卡或插拔SIM卡，可二选一 | |||||
