支持无线唤醒，实现低功耗和下行实时通讯
功能描述
LoRa透传网关与LoRa中继器、LoRa透传终端通过LoRa无线组网协议组成无线传输网络，LoRa透传网关支持MODBUS协议，通过MODBUS TCP快速接入后台，实现透明传输。LoRa透传终端通过485连接MODBUS RTU 485设备。

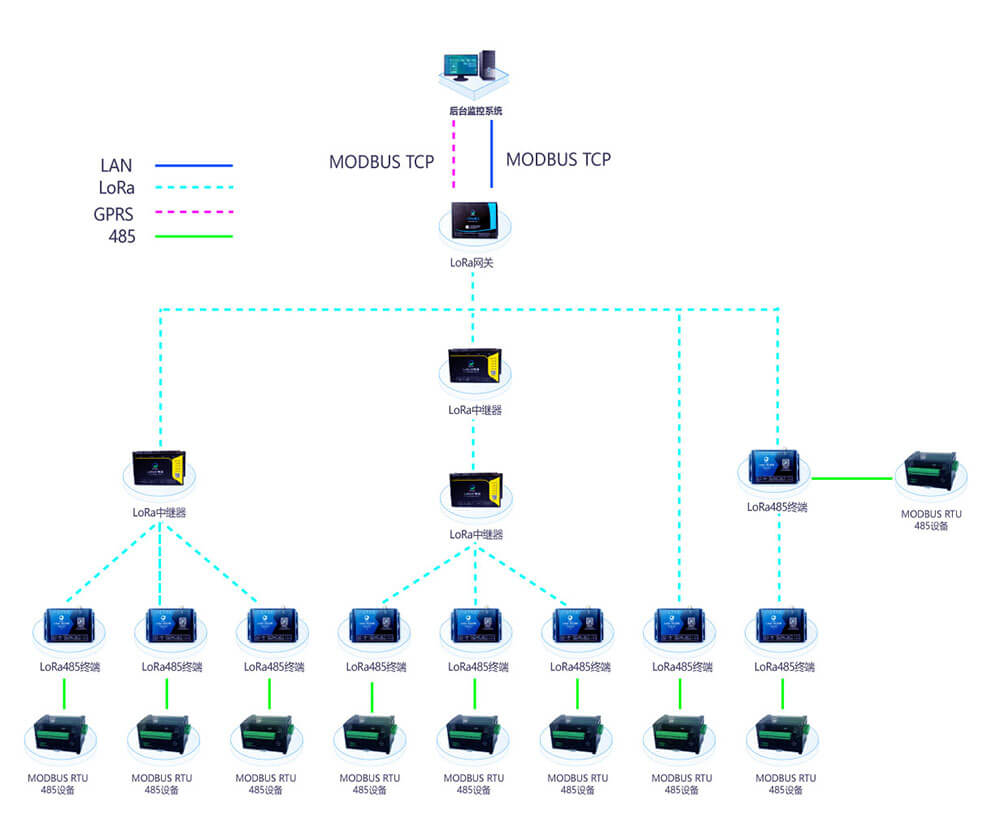

中继器解决信号孤岛图示
支持无线中继，扩大无线覆盖范围，有效解决个别网关无线信号覆盖不了的孤岛问题。
产品功能
1、实现LoRa无线信号中继
2、自身支持MODBUS协议，可与后台进行透传通讯
3、支持电池和电源适配器供电
4、支持休眠唤醒和正常工作模式
5、支持二级中继
6、支持主动报警
7、支持多信道，提升抗干扰能力和传输效率（中继器不支持多信道）
8、支持无线空中加密，保障网络和数据安全
产品特点
1、树形网络，支持二级中继
2、采用全手工组网，无线路由清晰，功耗低，易维护
3、采用双LoRa射频芯片，大大增加传输效率与可靠性
4、支持无线跳频，提升抗干扰能力
5、可选配防水箱和太阳能供电，适应户外防水和供电需求
应用领域
工业监控、能源监控、环境监测、智慧农业、其它485设备、传感器应用领域。
|
序号 |
参 数 |
内 容 |
|
1 |
设备名称 |
LoRa透传中继器 |
|
2 |
设备型号 |
XKRP601-F3 |
|
3 |
供电方式 |
220V、电池 |
|
4 |
工作环境 |
温度：-40℃至85℃，相对湿度：10%至90% |
|
5 |
外型尺寸 |
长宽高：130mm * 74mm *31.3mm |
|
6 |
外壳 |
铝挤型，防护等级：IP30 |
|
7 |
无线中心频率 |
490MHz |
|
8 |
LoRa芯片 |
SX1278，2片 |
|
9 |
LoRa组网方式 |
树形网络，支持二级中继 |
|
10 |
LoRa组网协议 |
旋坤科技私有协议，非LoRaWAN协议 |
|
11 |
无线传输距离 |
空旷地带：>3000米@4.5Kbps 城市环境：>1000米@4.5Kbps 楼 宇 内：可上下各穿透9层楼 |
|
12 |
待机功耗 |
35uA |
|
13 |
电池待机时间 |
9AH电池可待机约2年（与中继终端与每天抄表次数相关） |
|
14 |
可选配件 |
防水箱，太阳能供电装置 |
规格书
说明书
配套软件
|
名称 |
型号 |
芯片方案 |
组网协议 |
特点 |
|
LoRa透传网关 |
XKGW601-F3 |
SX1278，4片 |
旋坤科技私有协议 |
采用无线透传方式，后台软件与待测485设备通过MODBUS协议透明传输。 |
|
LoRa透传中继器 |
XKRP601-F3 |
SX1278，2片 |
旋坤科技私有协议 |
采用双LoRa射频芯片，大大增加传输效率与可靠性。 |
|
LoRa透传终端 |
XKED601-F3 |
SX1278，1片 |
旋坤科技私有协议 |
一个透传终端理论上可以通过485总线接入245个被采设备 |
|
LoRa蓝牙手持机 |
XKHD611-F3 |
SX1278，1片 |
旋坤科技私有协议 |
LoRa蓝牙手持机向上通过蓝牙与智能手机连接，向下通过LoRa与LoRa设备通讯。 |
