4G数传模块4S系列

您的位置：

4G数传模块4S系列

标签：4G数传模块、4G模块

上市时间：2021-08
上行接口：4G
下行接口：UART
上行协议：MODBUS TCP、MQTT
下行协议：MODBUS RTU
物联网卡：可插拔，全网通
产品特点：4G全网通、远程配置、压缩编码省流量、支持SSL证书、工业级、双85、支持定制开发
产品说明：XKMD951-4S是一款支持4G LTE CAT1 全网通，采用可插拔物联网卡，满足双85试验要求的工业级4G数传模块。被监控设备通过内嵌4G数传模块接入云平台，实现数据采集和设备监控，快速实现产品数字化升级。

样机试用

技术手册

功能概述
技术参数
相关下载
技术应用
系列产品

产品介绍

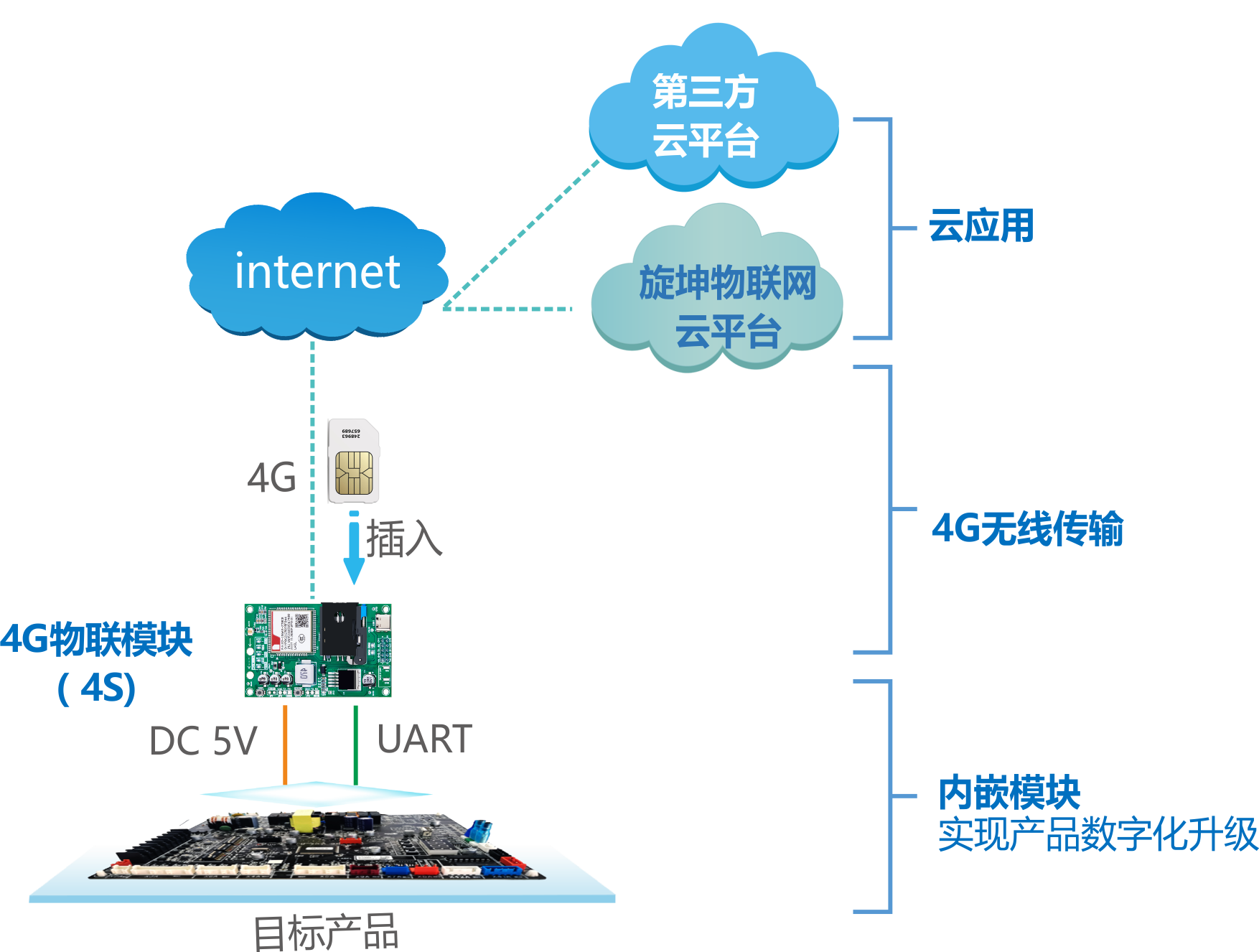

XKMD951-4S是一款支持4G LTE CAT1 全网通，采用可插拔物联网卡，满足双85试验要求的工业级4G数传模块。被监控设备通过内嵌4G数传模块接入云平台，实现数据采集和设备监控，快速实现产品数字化升级。产品支持MODBUS TCP和MQTT双通道连接后台，适应不同后台需求，并可以灵活地进行远程配置。产品支持SSL证书下载和认证，确保可靠接入和数据安全。

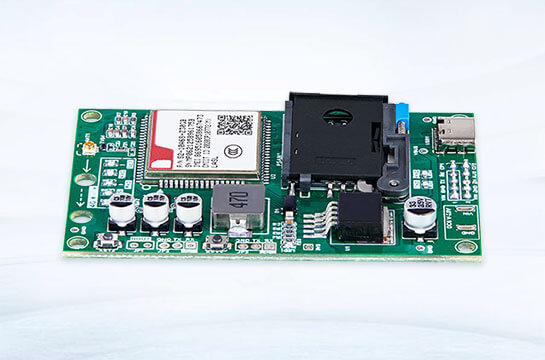

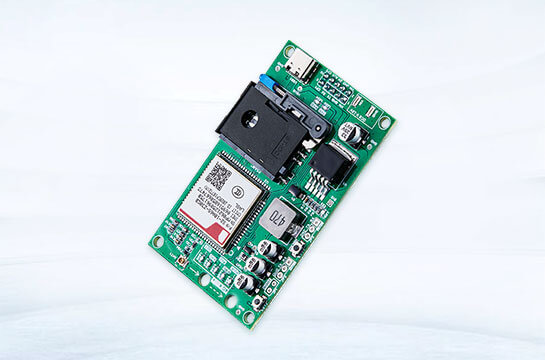

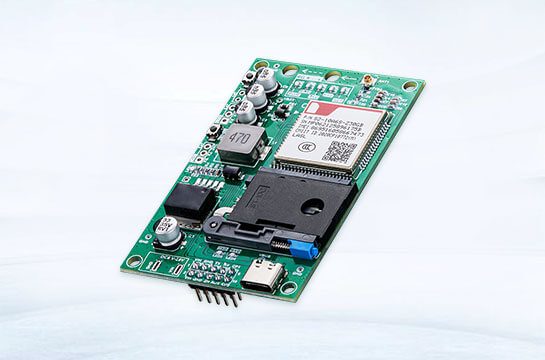

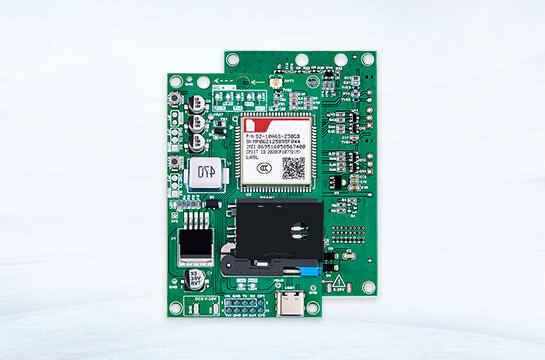

4G数传终端XKMD951-4S

产品特点

1、支持4G全网通

支持中移动、电信和联通SIM卡，配卡方便。

2、远程配置

支持远程配置需监控的设备、测点和条件上报，配置后自主采集和上报，易施工维护。

3、省流量

MQTT支持压缩编码主题，可节省83%上网流量，大幅提升传输效率，降低流量费用。

4、支持SSL证书

支持SSL证书下载和认证，确保可靠接入和数据安全。

5、工业级

产品采用工业级电子元器件，电路板做三防处理(防霉菌、防潮湿、防盐雾)，内置看门狗，稳定可靠，满足工业级要求。

6、双85

产品在双85（温度85℃、湿度85%）环境中可长期稳定运行。

7、支持定制开发

可定制开发数据采集协议、后台接口协议和第三方远程固件升级功能等，满足客户各种个性化需求。

4G全网通

支持移动、电信、联通物联卡接入

工业级+双85

产品采用工业级电子元器件和配件，耐高温、耐严寒、耐腐蚀；
电路板做三防处理(防霉菌、防潮湿、防盐雾)，产品内置看门狗；
电子元器件工作温度-40℃至85℃，相对湿度10%至90%，产品在双85环境中可长期稳定运行。

产品主要配置及选型参考


产品型号		XKMD951-4S	XKMD952-4S
产品名称		4G模块（SIM卡）	4G模块（SIM卡）
采集接口	RS485	无	1
	UART	有	无
上行接口	无线通信	4G	4G
上行接口	USB	1	1
物联卡	运营商	移动	移动
物联卡	流量卡	标配(内含)	标配(内含)
供电	电压	DC 6-28V	DC 6-28V
	DC座	无	无
	端子供电	1	1
物联卡	运营商	全网通	全网通
物联卡	流量卡	选购	选购
安装方式		内嵌	内嵌
天线接口		IPEX	IPEX
产品尺寸mm		80*50	85*58
产品特点		高速率、支持全网通	RS485接口；高速率、支持全网通

应用场景

智慧暖通、智慧水务、智慧能源、智慧环保、智慧城市、智慧消防、智能制造、耗材监控…

序号	参数	内容
1	产品名称	4G数传模块
2	产品型号	XKMD951-4S
3	供电方式	DC 5-12V
4	网络类型	4G LTE Cat1、全网通
5	物联网卡	插拔卡
6	下行接口	UART
7	波特率	2400，4800，9600，19200，38400，57600，115200
8	平均功耗	小于1.2W(100mA@12V)
9	最大瞬间功耗	小于12W(1A@12V)
10	网络协议	MODBUS RTU、MODBUS TCP、MQTT
11	数据安全	SSL证书
12	安装方式	嵌入式安装
13	外型尺寸	长宽高：80mm * 50mm * 9.6mm
14	工作环境	温度：-40℃至85℃，相对湿度：10%至90%
15	可选配件	物联网卡
16	个性需求	支持定制

规格书

说明书

旋坤4G数传模块XKMD951使用说明书V1.01.pdf

配套软件

技术应用

名称	型号	物联网卡	接口	安装方式	特点
4G数传终端	XKED902-4S	插拔卡，全网通	RS485、RS232、GPIO、Micro USB	挂壁安装	4G全网通，可灵活选择物联网卡；支持MODBUS TCP/RTU协议。
4G数传终端	XKED902-4U	移动公司贴片物联卡	RS485、RS232、GPIO、Micro USB	挂壁安装	移动公司贴片物联卡，接触更可靠；支持MODBUS TCP/RTU协议。
4G数传终端	XKED950-4S	插拔卡，全网通	RS485、Type-c	挂壁安装导轨安装	4G全网通，可灵活选择物联网卡；支持MODBUS TCP/RTU、MQQT协议；5.08大端子；支持导轨安装。
4G数传终端	XKED950-4U	移动公司贴片物联卡	RS485、Type-c	挂壁安装导轨安装	移动公司贴片物联卡，接触更可靠；支持MODBUS TCP/RTU、MQQT协议；5.08大端子；支持导轨安装。
4G数传终端	XKED951-4S	插拔卡，全网通	RS485、Type-c	挂壁安装	4G全网通，可灵活选择物联网卡；支持MODBUS TCP/RTU、MQQT协议；5.08大端子；支持导轨安装；产品更薄。
4G数传终端	XKED951-4U	移动公司贴片物联卡	RS485、Type-c	挂壁安装导轨安装	移动公司贴片物联卡，接触更可靠；支持MODBUS TCP/RTU、MQQT协议；5.08大端子；支持导轨安装；产品更薄。
4G物联模块	XKMD951-4S	插拔卡，全网通	UART、Type-c	嵌入式安装	嵌入式安装，方便用户集成；4G全网通，可灵活选择物联网卡；支持MODBUS TCP/MQTT，MODBUS采集；尺寸：80*50mm。
4G物联模块	XKMD951-4U	移动公司贴片物联卡	UART、Type-c	嵌入式安装	嵌入式安装，方便用户集成；4G全网通，可灵活选择物联网卡；支持MODBUS TCP/MQTT，MODBUS采集；尺寸：80*50mm。
